3D스캐너, 3D프린터 전문 리뷰사, Aniwaa(애니와)
지난 2018년 1월 15일, 3D스캐너, 3D프린터 혹은 VR등 이머징 테크놀로지 선상의 제품들을 직접 리뷰하고 비교 평가하는 공신력 있는 Aniwaa(애니와) 웹사이트에서 스캔인어박스FX를 직접 개봉하고 시연하여, 제품을 평가하였습니다. Aniwaa는 캄보디아에 본사를 둔 3D프린터, 3D스캐너 전문가 집단으로서 최신 3D프린터와 3D스캐너를 직접 써보고 세세히 비교 평가하여, 독자들에게 정보를 제공해 주는 웹사이트입니다.
제품 개봉기부터, 제품 사용의 편의성과 3D스캔한 데이터를 확인하는 작업까지, 모든 평가를 마친 Aniwaa에서는 스캔인어박스FX 제품에 대해 어떠한 평가를 내리고 있을까요? 그럼 확인해 보도록 하겠습니다.
Aniwaa의 스캔인어박스FX 핸즈온(Hands-on) 평가 리뷰
Aniwaa의 3D스캐너 리뷰팀은 스캔인어박스FX의 검토를 위해 카티야와 솔리드웍스 3D설계 소프트웨어로 유명한 Dassault Systems(다쏘시스템즈)사의 Vélizy(이탈리아, 파리 근처) 사무소에서 스캔인어박스FX의 제품 테스트를 진행하였습니다. 스캔인어박스FX의 영업 매니저 2명과 함께 제품 테스트가 진행되었답니다.
정확히 말하자면, Dassault Systesms(다쏘시스템즈)사의 3DExperience Lab에서 데모 시연을 통한 테스트가 진행되었습니다. 이 3DExperience Lab 연구실에는 다쏘시스템즈의 CAD 디자인 전문가들이 사용하고 있는 다양한 3D프린터와 3D스캐너가 배치되어 있습니다.
스캔인어박스FX 개봉기
OPEN 테크놀로지사의 스캔인어박스FX 제품은 스티로폼으로 내부를 채운 박스 안에 모든 제품이 담겨져 옵니다.
풀 옵션을 선택할 경우에는 네개의 박스로 구성되는데요, 첫번째 박스에는 3D 스캐너와 삼각대 및 관련 악세사리 장비들이 따라오며, 두번째 박스에는 자동 턴테이블이 들어있습니다. 세번째 박스는 스캔인어박스FX와 턴테이블 및 삼각대를 모두 넣어 이동 시 가지고 다닐 수 있는 튼튼한 하드케이스가 담겨 있습니다. 마지막으로는 대형 칼리브레이션 모듈(스캔 영역 칼리브레이션 시 사용되는 측정판)이 담겨 있답니다.
그렇다면, 스캔인어박스FX의 본체가 담겨있는 기본 박스에는 무엇이 담겨있는지 확인해 볼까요?
스캔인어박스FX의 본체 박스 구성품

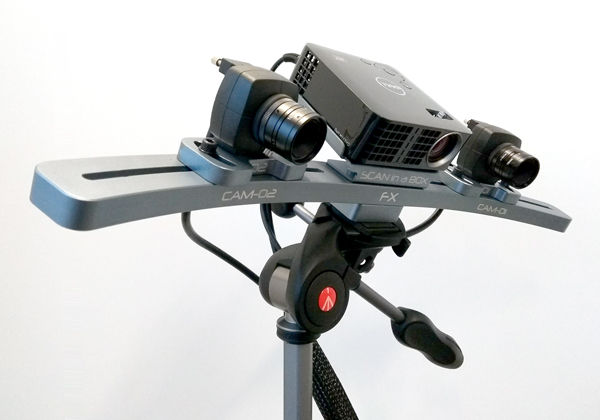

1. 3D스캐너 헤드(견고한 알류미늄 프레임 위에 장착된 DELL사의 M115HD 프로젝터 1개와 산업용 200만 화소의 고화소 카메라 2개가 장착되어 있는 구조)
2. Manfrotto 브랜드의 고급 삼각 받침대
3. IDEA 1.1 Software가 담긴 USB 동글락 장치
4. 칼리브레이션 보드와 지지대
5. 파워선 및 카메라와 프로젝터 연결선
*스캔인어박스FX에 사용되는 칼리브레이션 보드는 견고한 메탈재질의 받침대가 함께 동봉되어 있습니다.
스캔인어박스보다 크게 업그레이드 된 스캔인어박스FX
스캔인어박스FX는 스캔인어박스의 업그레이드 버전으로서, 더욱 강화된 프로젝터인 DELL사의 M115HD를 장착하여 100,000:1 명함비와 450 루멘스의 이미지 밝기를 자랑한답니다.
FX버전이 아닌 기존의 스캔인어박스 제품은 ASUS S1 프로젝터를 통해 1000:1의 명함비와 200루멘스의 밝기를 갖춘 것에 비해 상당히 업그레이드가 되었습니다. 그리고, 동봉되어 있는 스캔 전문 소프트웨어 “IDEA Software”는 아래와 같은 기능이 추가되었습니다.
- export atlas and triangular map texture
- convert from mesh to range images
- export RGB point clouds from mesh
스캔인어박스FX를 더욱 쉽게 사용할 수 있도록 돕는 자동 턴테이블은 자체 캘리브레이션 보드와 전원 및 연결선을 따로 가지고 있습니다.
Open Technologies사의 스캔인어박스FX의 전반적인 평가
스캔인어박스FX를 사용하기 위해 제품 포장을 풀고 셋업까지 하는 데에는 그리 오랜 시간이 걸리지 않았습니다. 주의해야 할 사항은, 스캔인어박스FX를 사용하기 위해서는 컴퓨터에 최소 4개의 USB 포트가 장착될 수 있어야 합니다.
이는 USB3.0을 지원하는 고해상도 카메라 2개와 IDEA Software가 담겨있는 USB 동글락 1개 그리고 자동 턴 테이블을 컴퓨터와 연결하기 위한 USB 1개, 이렇게 총 4개가 필요합니다. 그래서, UBS확장 허브를 꼭 사용해야 하는 점 기억하시기 바랍니다.
Manfrotto삼각대 위에 놓여지는 스캔인어박스FX의 본체를 지지하는 곡선형의 알루미늄 바는 프로젝터와 고화소 카메라를 튼튼하게 지탱해주며 아름다운 색상으로 아노다이징 처리가 되어 튼튼하고 신뢰할 수 있다고 느껴집니다.
카메라의 USB 케이블이 안정적으로 고정될 수 있도록 고리가 달려 있는 점은 사용자의 편의를 주는 좋은 점입니다. 프로젝터와 카메라에서 나오는 많은 전선과 USB연결선을 하나로 묶는 긴 찍찍이 형태의 플라스틱 섬유막이 제공되어 선정리가 편한 것 또한 장점입니다.
스캔인어박스FX를 테스트하다
Manfrotto삼각대 위에 놓여지는 스캔인어박스FX의 본체를 지지하는 곡선형의 알루미늄 바는 프로젝터와 고화소 카메라를 튼튼하게 지탱해주며 아름다운 색상으로 아노다이징 처리가 되어 튼튼하고 신뢰할 수 있다고 느껴집니다. 카메라의 USB 케이블이 안정적으로 고정될 수 있도록 고리가 달려 있는 점은 사용자의 편의를 주는 좋은 점입니다. 프로젝터와 카메라에서 나오는 많은 전선과 USB연결선을 하나로 묶는 긴 찍찍이 형태의 플라스틱 섬유막이 제공되어 선정리가 편한 것 또한 장점입니다.
스캔인어박스FX가 삼각대 위에 설치되어 컴퓨터와 연결되면, 다음 스텝은 칼리브레이션을 진행하는 것입니다. 사용자가 원하는 스캔영역을 맞추기 위해서 진행하는 이 캘리브레이션 과정은 매번 진행하는 것이 아닌, 사용자가 작은 물체를 스캔할 시에는 영역을 작게 만들어주고, 큰 물체를 스캔할 시에는 스캔 영역을 더욱 크게 만들어주며 바꿀 수 있는 장점이 있습니다. 기존 캘리브레이션을 진행하였던 스캔 영역으로 3D스캔을 진행한다면 굳이 캘리브레이션을 진행하지 않아도 됩니다.
스캔인어박스FX의 기본 셋팅된 디폴트 스캔영역은 중간크기의 FOV(Field of View;스캔영역) 인 250mm 입니다. 250 x 187mm의 스캔영역은 543mm의 스캔거리로 스캔할 수 있으며 캘리브레이션 과정에서 사용되는 캘리브레이션 보드 영역은 400x300을 사용합니다.
스캔인어박스FX의 스캔 평가, 결론
직접 3D스캔 데모를 진행하였으며, 테스트 샘플은 석고로 된 욕조 방조제를 이용하였습니다.3D스캔 결과는 정말 만족스러웠습니다. 풍부한 세부 디테일과 정밀도가 상당히 좋았습니다. 5분 이내로 빠르게 포인트 클라우드 데이터를 얻을 수 있었으며, 자동 턴 테이블 덕분에 얻은 데이터를 따로 정렬할 필요가 없었습니다. 자동으로 정렬되어 합쳐진 포인트 클라우드 데이터를 통해 메쉬 데이터로 쉽게 변환할 수 있었습니다.
Open Technologies사로부터 스캔인어박스FX를 대여받을 수 있었으며, 저희 Aniwaa측은 다른 스캔영역으로 추가적인 테스트를 할 수 있었는데요, 기존의 스캔인어박스보다 하드웨어와 소프트웨어 측면에서 3D스캐닝 속도와 품질 그리고 신뢰도에서 훨씬 좋아진 것을 확인할 수 있었습니다. 그리고 FX버전만이 가진 IDEA Software의 활성화된 추가 기능들을 통해 더욱 다양한 작업이 가능했답니다.
모든 스캐닝 테스트는 10cm 높이 정도의 대상물을 자동 턴테이블에 올려놓고 3D스캐닝 할 수 있는 최적의 스캐닝 사이즈인 250 x 187mm의 FOV셋팅으로 진행하였습니다.
색상이 있는 슈퍼 마리오에 등장하는 플라스틱의 피라냐 식물(Piranha plant)
단지 5cm밖에 되지 않는 크기의 컬러가 입힌 플라스틱 피라냐 식물은 살짝 복잡한 구조와 구조상 가려진 부분들이 많은 모델입니다. 스캔인어박스FX를 통해 3D스캐닝을 마치고 난 후의 결과는 상당히 만족스러웠습니다.
특히 꽃의 빨간색 머리부분의 유기적인 곡선을 잘 처리하여 매쉬로 표현되었습니다. 하지만, 화분의 외형 구조가 확실하게 표현되지 않은 점은 아쉬웠습니다. 하지만 완벽하게 치수를 요하는 부분이 아닌 모델이라, 언제든지 모델링 소프트웨어를 통해 모양을 잡아줄 수 있어 크게 문제되지는 않았습니다.
덴탈용 모델
치아모형은 석고와 비슷한 재질로 되어있어, 3D스캐닝을 하기에는 매우 이상적이고 쉬운 모델입니다. 그렇다고 하더라도, 모든 3D스캐너가 석고재질의 대상체를 스캔할 시, 아주 디테일하고 정확하게 3D스캐닝을 하는 것은 아니죠.
스캔인어박스FX를 이용하여 아주 깔끔한 메쉬 데이터를 얻어낼 수 있었습니다. 이 모델을 스캐닝하기 위해서 IDEA Software에 내장된 자동 정렬 기능을 사용했습니다. 턴테이블 없이 자동 정렬을 통해 얻어낸 데이터는 중복되거나 틀어지는 문제 없이 깔끔한 매쉬 데이터를 얻어낼 수 있었습니다.
차를 우려낼 때 쓰는 플라스틱 거름망
단일색상의 부드러운 재질의 플라스틱 소재로 만들어진 물개 거름망을 3D스캐닝 하였습니다. 거름망으로서 깨알같은 구멍이 많이 존재하는데요, 아래 메쉬 데이터와 같이 풍부한 질감과 세부적인 부분이 모두 잘 표현되었습니다.
스캔인어박스FX - Aniwaa의 총 평점 : 4.5 / 5점
Open Technologies사의 신형 스캔인어박스FX 제품은 소프트웨어적인 측면에서나 하드웨어적인 측면에서 스캔인어박스보다 업그레이드 된 3D스캐너입니다. FX에 포함된 IDEA Software는 훨씬 더 강력하며, 생성되는 메쉬 데이터의 품질도 우수합니다.
결론적으로는 저희는 스캔인어박스FX를 모든 유저에게 추천합니다. 전문가부터 입문자 모두에게 추천하는 제품입니다. 스캔인어박스FX의 성능은 구조화 광 방식의 3D스캐너 카테고리에 모든 제품들과 비교하였을 때 가격대비 성능 면에서 따라올 수 있는 제품이 없다고 판단되며, SME(Small to medium sized enterprise) 중소기업이 구매하기에는 충분히 부담 없는 가격의 제품입니다.
마지막으로, 스캔인어박스FX와 경쟁구도에 있는 제품은 DAVID SLS-3 및 RangeVision 제품입니다.
스캔인어박스FX 공식 수입사 - (주)메이커스에스아이
여기까지가 3D스캐너 및 3D프린터 전문 리뷰사이트 Aniwaa의 스캔인어박스 리뷰였습니다. 리뷰를 통해 본 스캔인어박스FX 제품은 전문가에게도 가격대비 성능이 좋은 훌륭한 구조화광 방식의 광학식 3D스캐너이며, 입문자에게도 쉽게 3D스캐닝에 입문할 수 있는 좋은 3D스캐너라는 결론이 나왔네요.
공식 수입사인 메이커스에스아이 3D사업부에서도 조형물, 기계적파트, 프로펠러, 부품 등을 3D스캔하기 위해서 스캔인어박스FX를 활용하고 있답니다. #스캔인어박스FX 에 많은 관심 바라오며, 아래 연락처로 제품에 대해 문의하시면 언제든지 친절하게 제품 설명을 해드리도록 돕겠습니다. 감사합니다.
